CX380SJ CATVスペクトラムデジタルアナライザ

VeEX(ビーエックス)cx380J-D3.1
 VeEX cx380J-D3.1 VeEX cx380J-D3.1 VeEX cx380J-D3.1
型式 CX380SJ
メーカー名 VeEX 製品分類 ケーブルテレビ関連測定器
概要 CX380SJは、フィールドユースに対応したHFC~FTTHシステムの保守に最適な様々なテストソリューションを提供します。CATVデジタル, DOCSIS3.1、地デジ/BS/CSパススルー測定から光ファイバー測定まで広範囲に利用頂けるマルチツールテスタです。VeCheckモードによる全チャンネル高速測定やDOCSIS3.0/3.1ケーブルモデムによるリンクアップテストやパイロット信号の発生機能など多彩な試験に対応。日本語表示・タッチパネル操作による軽快な操作性を実現。
用途 スペクトラムアナライザ | QAMアナライザ | DOCSIS3.1アナライザ | ISDB-T(地デジ) アナライザ | ISDB-S/S3(BS/CS) アナライザ | 光パワーメータ| TDR| OTDR| リモート操作
本体の特徴

■ 日本語表示, ボタンが少なく直感的な操作が可能
■ フルカラー大画面ディスプレイ(7インチ) / タッチパネルオペレーション / 操作レスポンスの向上
■ 大容量バッテリ搭載(約9時間駆動)
■ 高速掃引・低ノイズフロア(1dBuV)・高レベル確度・高ダイナミックレンジを実現したスペクトラム測定
■ MER 45dB(QAM信号)まで測定可能な高性能デジタル測定
■ 軽量ボディ(2.5Kg)にはプロテクトカバーを実装し1mの高さからの落下にも耐え得る堅牢設計
■ 遠隔操作に対応した有線LAN, WiFiインターフェース

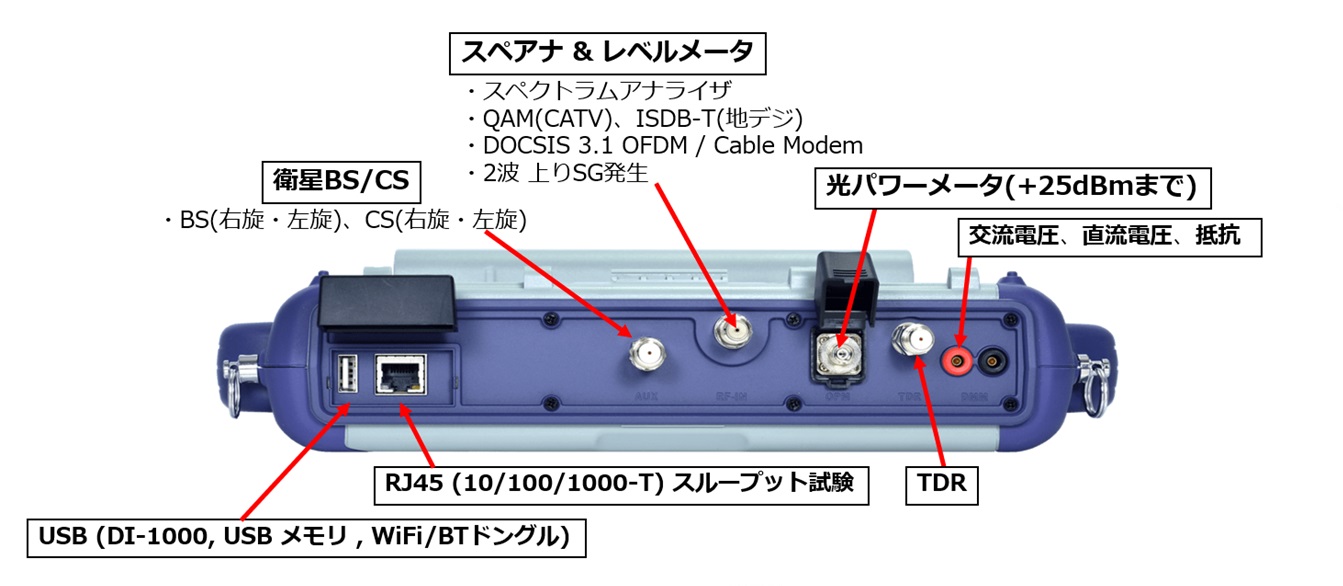

外観(上面)





対応機能

■ 35msecの高速掃引可能なスペクトラムアナライザ(周波数レンジ: 5MHz ~ 1800MHz)
■ 64/256QAMのMER/BER/LEVEL/コンスタレーション測定
■ DOCSIS 3.1 OFDM解析(MER、CWE、サブキャリアスキャン)
■ 地上波デジタル(ISDB-T)のMER/BER/コンスタレーション測定
■ BS-IF, CS-IF(ISDB-S/S3)のCNR/BER/コンスタレーション測定
■ 全チャンネル高速測定(100QAMチャンネルを約2分でスキャン)
■ 高速チャンネルサーチ機能による自動チャンネル設定機能
■ Webブラウザによる のリモート・スペクトラムモニタリング/RFスイッチ制御
■ 上りパイロット信号発生機能
■ 拡張オプション: 光パワーメータ機能, SWP-BOX互換の周波数特性試験, OTDR, ファイバスコープ, WiFiスペクトラムアナライザ

測定画面例

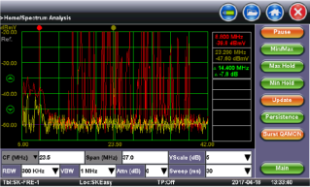

スペクトラムアナライザ機能
- 5MHz~1.8GHzレンジ, Max/Minホールド, マーカー
- ノイズパワー測定, トレースメモリ

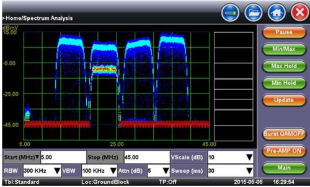

スペクトラムアナライザ機能(パーシスタンス測定)
- スペクトラムトレース重ね書き表示
- DOCSIS上り信号帯域内ノイズの可視化

VeCheck 全チャンネル高速測定機能
- QAM信号100チャンネルを約2分程度を測定(MER/BER/LEVEL)
- 灰色: QAM, 黄色: ISDB-T, 紺色: パイロット, 水色: DOCSIS3.1

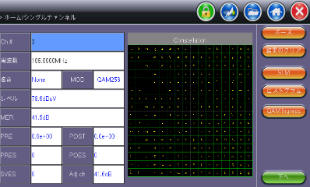

シングルチャンネル測定(QAM/Analog/ISDB-T)
- 単チャンネル信号測定(MER/BER/LEVEL)
- ヒストグラム, コンスタレーション, QAM Ingress測定

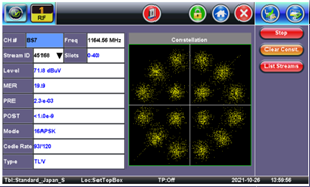

シングルチャンネル測定(BC/CSパススルー)
- 単チャンネル信号測定(CNR/BER/LEVEL)
- コンスタレーション, QAM Ingress測定

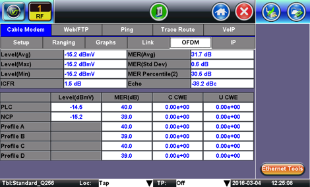

DOCSIS3.1 OFDM測定
- DOCSIS3.1下り変調OFDM信号の測定(MER, CWE, LEVEL)
- PLC/NCP/Overall/Profile ABCD, サブキャリアスキャン

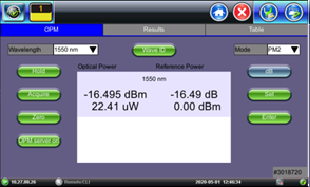

光パワーメータ測定
- 波長: 850/1300/1310/1490/1550/1625/1650nm
- レンジ: -50~25dBm

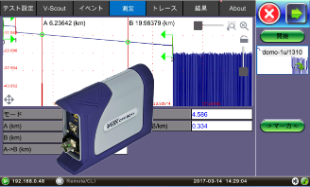

OTDR BOX(Bluetooth/LAN接続)
- CX380J-D3.1の画面上で光ファイバーケーブルの測定
- 光ファイバの障害位置測定、ロス測定、可視光源

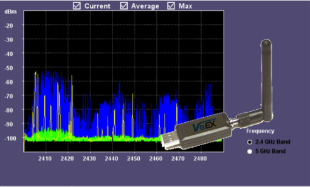

WiFiスペクトラムアナライザ
- WiFiアンテナをUSB接続
- 2.4/5GHz帯のWiFi及び非WiFi電波をモニタ

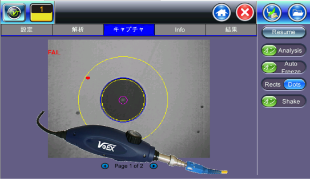

USB-光ファイバスコープ
- 光コネクタの汚れ、傷をモニタ
- セミオートフォーカス, 自動判定機能

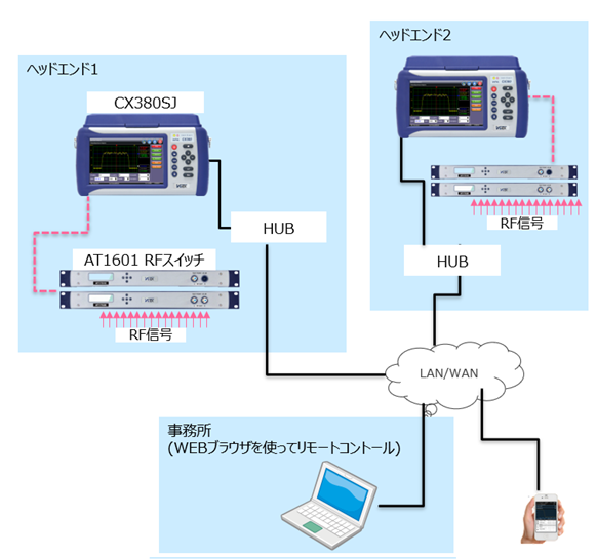

アプリケーション例(WEBリモートコントロール及びRFスイッチを使った監視システム)
