TX340S 1588v2 PTP 測定機能(1GE)

VeEX(ビーエックス)tx320s
型式 TX340S
メーカー名 VeEX 製品分類 イーサネット、SDH/SONET関連測定器
概要 スレーブエミュレーションを実行して各種TE・PDV測定が可能です。
また、ITU-T G.8273.2に準拠したTE測定機能に対応しています。
ワンダ・位相測定機能で、1PPS TE測定やTIE、TDEV測定高精度な測定が可能です。
用途 フィールドでのPTPネットワークの評価試験・保守に最適
特徴 主な機能
・1000Base-T、1000-Base-X、10GE、10G-Base-Tに対応
・GPS・アトミッククロック(オプション)を内蔵
・アトミッククロック(GPSホールドオーバー)で各種測定可能
・マスタ・スレーブエミュレーション同時実行可能
・プロトコルモニタ、キャプチャ、概要・詳細翻訳表示
・測定結果レポートで測定結果を約2.5時間測定
・外部USBメモリに長時間記録が可能
・小型・最軽量 フィールドサイズ,290×140×66mm, 約2.0kg
・7インチTFTカラータッチパネルと日本語対応で快適操作
・VNCリモート機能
・パススルーモードでPTPトラフィック解析可能
・各種 PDV測定
 Sync PDV = T2 - T1
 Delay_Req PDV = T4 - T3
 Asymmetry PDV = ( T4 - T3 ) - ( T2 - T1 )
 Round Trip PDV = (T4 - T3 ) + ( T2 - T1 )
 Delay_Resp RTD. Sync IPG, Delay_Resp IPG
・ITU-T G.8273.2に準拠したTE測定機能
 Forward TE = T2’ – T1’ (T1’はGPS時刻)
 Reverse TE = T4’ – T3’ (T3’はGPS時刻)
 2wayTE=(FrowardTE+ReverseTE)/2
 cTE、dTE
・ワンダ・位相測定機能
・SyncE(1GE/10GE)に対応
・マスタ・スレーブエミュレーション
・プロトコルモニタ、キャプチャ、概要・詳細翻訳機能
外形

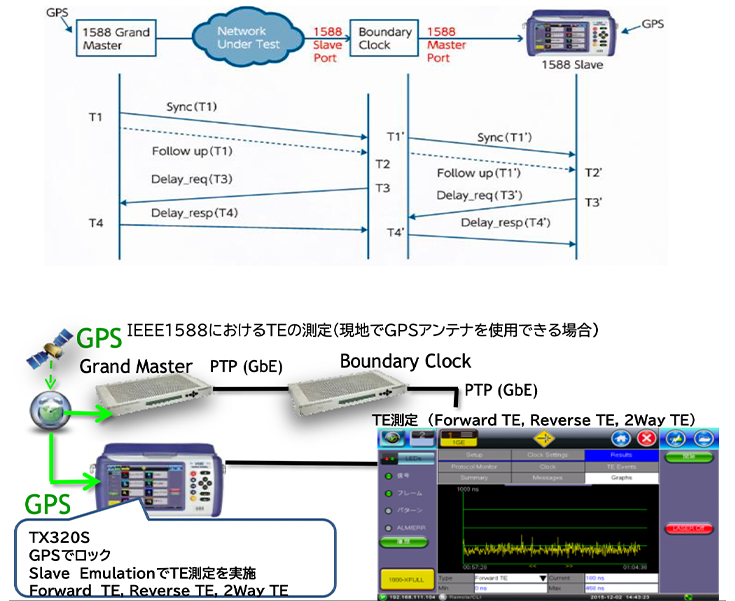

IEEE1588v2測定
測定画面例
測定画面例
