RFTS RTU-4000 リモートOTDRユニット + OXA-4000 光スイッチ |
|
| 型式 |
RFTSシステム RTU-4000 リモートOTDRユニット、OXA-4000 光スイッチ |
| メーカー名 |
VeEX |
製品分類 |
光通信用測定器、光ファイバ線路監視、リモートコントロール |
| 概要 |
RTU-4000プラットフォームは、光ファイバネットワークを保守するために開発されたリモートテストユニットです。
用途に合わせて様々な構成を持つRTU-4100+光テストモジュールを実装させることであらゆるファーバーネットワークの監視に
マッチします。OXA-4000シリーズの光スイッチは、RTU-4000と共に使用されダークまたは活線のファイバ ネットワークを常時モニタリングします。 |
| 監視モード |
スタンドアロンモード
- HTML5に対応したWebブラウザアクセス（PC及びスマートフォン）
- リモートコントロールOTDR
- しきい値を設定して、自動スイッチポーリングでの光ファイバ監視
VeSionシステムへのインテグレード
- 全てのRTU-4000ユニットを統合監視
- しきい値を設定して、自動スイッチポーリングでの光ファイバ監視
- Email, SNMPでのアラーム通知
- 全ての監視OTDRトレースのデータログ
- 地図システム(GISマッピング)との連携。 |
RTU4000
特徴 |
リモートコントロールOTDRユニット
・本体にOTDRテストモジュールを実装 コンパクト1Uシャーシ
・波長: 1310, 1550 or 1625, 1650 nm (組み合わせ選択)
・最大ダイナミックレンジ 50 dB (150Km超のファイバ監視)
・500,000 のサンプリングポイントによる高分解能/高距離精度
・V-Scout リンクマップ機能によりアイコン表示での光ファイバの解析
・監視サーバー不要で監視動作するスタンドアローンモード(単体動作)
・VeSion 統合監視システムへのインテグレート(サーバーにて監視状態確認)
・しきい値設定によりファイバー断線時にアラーム発生
・イーサネット, USB, 電源スイッチ |
OXA4000
特徴 |
光テストスイッチユニット
・コンパクト設計の1Uラックマウントサイズ
・選択できる1:8, 1:16, 1:24, 1:32
・ダークファイバ監視用スイッチ
・FWDMフィルタ内蔵ライブファイバ監視用スイッチ
・低挿入損失・低反射設計
・高速スイッチ切替: <8ms スイッチポート間
・RTU-4000のDB-25からの電源供給にて駆動
|
|
|
| 画面例 |
自動測定によるOTDRトレース(Webブラウザ)
|
V-Scout光リンクマッパー機能(Webブラウザ)
|

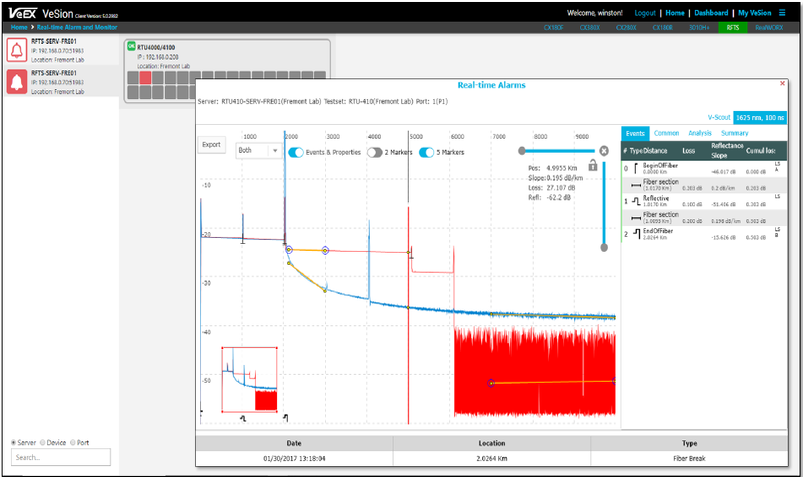

アラームOTDRトレース(VeSionシステム)
|
活線監視の接続イメージ(OTDR 1650nm)
|
| VeSionシステムの構成図 |
Oneインターフェースにて様々な監視システムを一元的に管理・運用が可能。
規模に応じて、拠点ごとにポイントでRTU-4000 リモートOTDRを展開する際の中央サーバーとしてVeSionサーバーがシステム情報を統合管理。
 |
| RTU-4000, QXA-4000 ラインナップ |
 |
|
